Do Prompt ao Protótipo: Modelagem 3D com Text-to-CAD e Agentes de IA

Descubra como a modelagem 3D com Text-to-CAD e agentes de IA está transformando o design mecânico. Tutorial completo de instalação, skills e integração com Claude Code e Codex para makers e desenvolvedores.

A modelagem 3D com Text-to-CAD e agentes de IA está derrubando barreiras técnicas em velocidades impressionantes. Se antes era necessário anos de prática para dominar softwares paramétricos complexos como SolidWorks ou Fusion 360, hoje, descrever um objeto com palavras pode ser o suficiente para gerar um modelo 3D pronto para impressão ou fabricação — tudo direto do terminal.

Neste artigo, vamos explorar duas frentes que representam a vanguarda desse movimento: o ecossistema de ferramentas Text-to-CAD, de Jake (earthtojake), e a plataforma de aprendizado CADskills. Vamos detalhar suas aplicações práticas, os públicos que podem se beneficiar, as oportunidades de negócio que elas criam e, finalmente, um tutorial completo de instalação e uso — incluindo a integração direta com agentes de IA como Claude Code e Codex.

1. Aplicações Práticas: Onde a Mágica Acontece

A convergência entre IA generativa e design mecânico não é apenas uma curiosidade tecnológica; ela resolve problemas reais.

Prototipagem Relâmpago para Inventores Imagine um empreendedor com uma ideia para um suporte de celular customizado. Em vez de modelar, ele escreve: “um suporte de parede para iPhone com um encaixe em ângulo de 45 graus e um compartimento para carregador na base.” Em segundos, o Text-to-CAD gera o arquivo STL. A validação da ideia, que levaria dias, acontece na hora do café.

Customização em Massa na Medicina Fisioterapeutas e médicos podem usar prompts para gerar órteses personalizadas. Descrevendo as medidas do paciente e o tipo de lesão, o sistema gera um modelo anatômico preciso, algo que a CADskills auxilia a refinar, ensinando os profissionais a validar a geometria sem serem engenheiros.

Gamificação no Ensino de STEM A CADskills transforma o aprendizado de desenho técnico em uma jornada interativa. Aplicações incluem salas de aula onde alunos competem para ver quem cria o melhor modelo de ponte usando apenas comandos de texto, enquanto a IA avalia a viabilidade estrutural.

Decoração e Arquitetura de Interiores Designers podem gerar rapidamente móveis conceituais. Um prompt como “estante modular minimalista com curvas paramétricas gerativas baseadas em ondas senoidais” produz formas que seriam extremamente trabalhosas manualmente.

2. Públicos-Alvo: Quem Pode se Beneficiar?

O mito de que CAD é só para engenheiros está caindo. Estas ferramentas atendem a três grandes grupos:

O Maker e o Hobbista Curioso Pessoas com impressoras 3D em casa que têm criatividade, mas não dominam software de modelagem. Para eles, o Text-to-CAD remove o atrito entre “imaginar” e “imprimir”.

O Profissional de Produto Autodidata Designers industriais juniores ou profissionais de marketing que precisam criar mockups de produtos. Eles usam o Text-to-CAD para gerar a forma base e, com o CADskills, aprendem os fundamentos de tolerância e montagem para refinar o modelo, tornando-se profissionais híbridos.

O Educador Tecnológico Professores que veem a combinação dessas ferramentas como um jeito de ensinar pensamento computacional e geometria sem a frustração inicial das interfaces complexas. O aluno começa com texto e, gradualmente, aprende os parâmetros visuais.

3. Oportunidades de Novos Negócios

O surgimento de uma interface de linguagem natural para CAD abre janelas empreendedoras significativas:

Estúdios de “Design como Serviço” (DaaS) Usando Text-to-CAD como backend, um estúdio ágil pode vender a criação de modelos 3D customizados em massa. Exemplo: uma loja virtual onde o cliente descreve o vaso de planta que deseja, a IA gera, e o estúdio imprime e envia. O custo de design tende a zero.

Integração com Realidade Aumentada (AR) Startups podem integrar Text-to-CAD a aplicativos de AR. Um usuário aponta a câmera para um canto da sala, digita “prateleira de canto com estilo industrial”, e vê o modelo 3D sobreposto ao ambiente real para validação imediata.

A Nova Era dos Marketplaces de Modelos Assim como o Canva democratizou o design gráfico com templates, plataformas podem surgir vendendo não o arquivo final, mas o “prompt de engenharia” que gera famílias de peças paramétricas. A CADskills entra aqui como a ferramenta de curadoria e certificação de habilidades para os criadores desses prompts.

Treinamento Corporativo “Low-Code” para Manufatura Empresas podem usar a plataforma CADskills para treinar funcionários de chão de fábrica a modificar arquivos CAD via texto, sem depender exclusivamente do departamento de engenharia para ajustes simples. Isso reduz gargalos e custos operacionais.

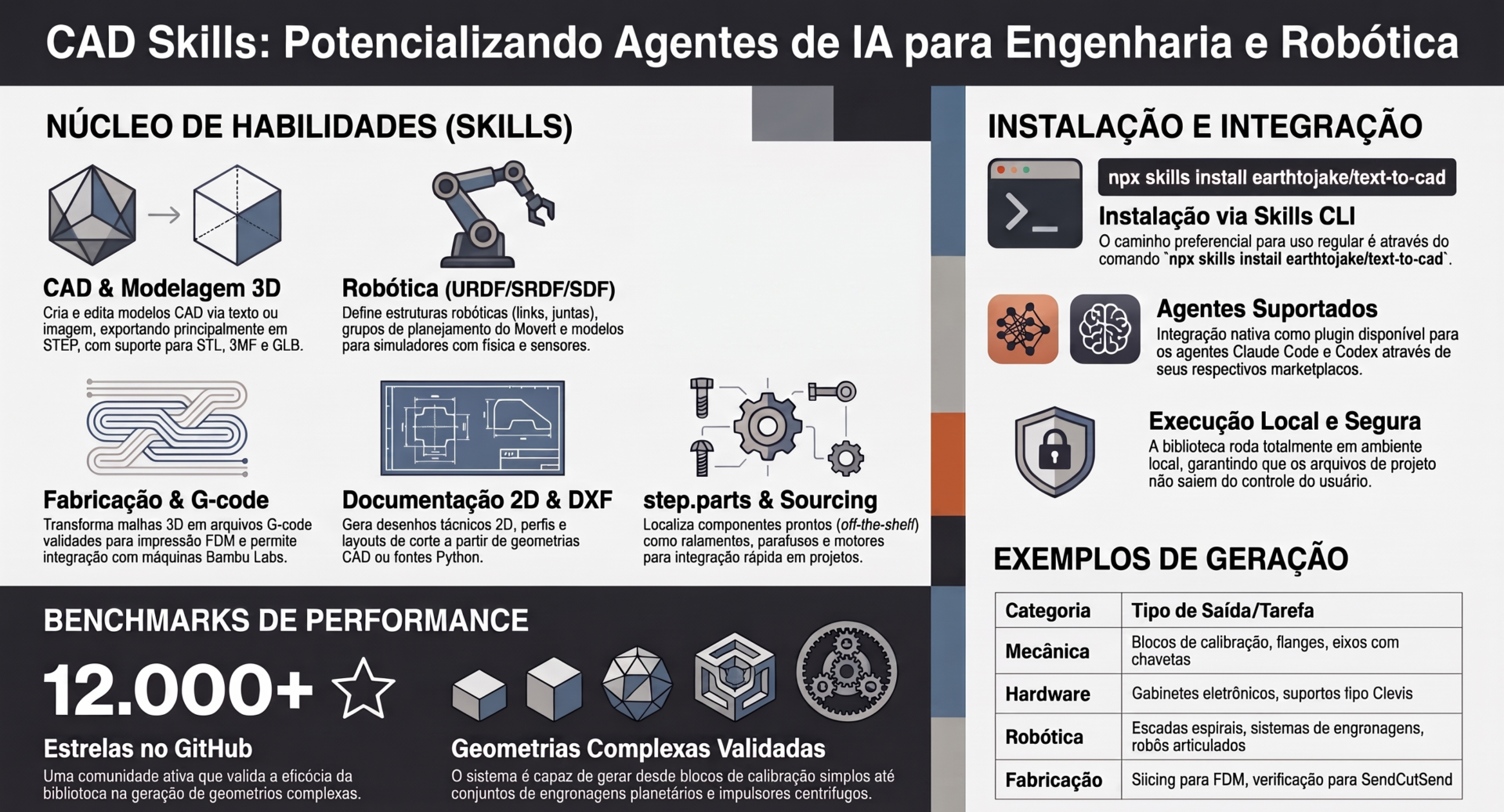

4. O Ecossistema de Ferramentas: Muito Além de um Simples Gerador de STL

O projeto Text-to-CAD evoluiu para um conjunto robusto de skills (habilidades) que cobrem todo o fluxo de trabalho de CAD, fabricação, simulação e robótica. Cada uma dessas ferramentas é acessível diretamente pelo agente de IA, transformando prompts de texto em ações complexas. Conheça o arsenal completo disponível:

• • CAD (skills/cad): A ferramenta principal. Cria e edita modelos CAD a partir de solicitações em linguagem natural ou imagens. A saída padrão é o formato STEP (amplamente utilizado na indústria), com opções adicionais de exportação para STL, 3MF e GLB.

• • CAD Viewer (skills/cad-viewer): Exibe visualizações 3D interativas diretamente no navegador. Suporta não apenas arquivos CAD, mas também G-code e descrições de robôs, permitindo inspecionar o modelo antes de fabricá-lo.

• • step.parts (skills/step-parts): Um buscador especializado que localiza peças de prateleira (off-the-shelf) no formato STEP. Em vez de modelar um rolamento ou um motor do zero, o agente consulta essa ferramenta e insere componentes comerciais padronizados — como parafusos, rolamentos, motores e conectores — diretamente no projeto.

• • DXF (skills/dxf): Cria desenhos 2D no formato DXF a partir de código Python ou geometria CAD. Ideal para perfis de corte a laser, moldes, juntas e layouts de chapas.

• • URDF (skills/urdf): Escreve arquivos de estrutura de robôs, detalhando elos (links), juntas, limites mecânicos, propriedades inerciais e malhas associadas.

• • SRDF (skills/srdf): Complementa o URDF adicionando grupos de planejamento do framework MoveIt, efetuadores finais (end effectors), poses de referência e regras de colisão.

• • SDF (skills/sdf): Cria modelos e ambientes completos para simuladores como Gazebo, configurando referenciais, física, sensores e iluminação.

• • SendCutSend (skills/sendcutsend): Realiza a verificação de integridade de arquivos DXF e STEP antes de enviá-los para o serviço de fabricação sob demanda SendCutSend, evitando erros de produção.

• • G-code (skills/gcode): Fatia (slice) arquivos de malha 3D para gerar arquivos .gcode validados para impressoras FDM. Utiliza interfaces de linha de comando de fatiadores reais, garantindo compatibilidade com sua máquina.

• • Bambu Labs (skills/bambu-labs): Integração direta com o ecossistema Bambu Lab. Realiza simulações (dry-runs), faz o upload e inicia trabalhos de impressão de forma controlada a partir de um arquivo .gcode previamente validado.

• • Implicit CAD (skills/implicit-cad): Uma ferramenta experimental que cria modelos CAD implícitos nativos do navegador. Utiliza campos de distância com sinal (signed-distance fields) em GLSL e renderização via raymarching integrada ao CAD Viewer.

Essa suíte de ferramentas transforma o agente de IA em um verdadeiro engenheiro assistente, capaz de navegar da concepção à manufatura sem que o usuário precise abrir um software de CAD tradicional.

5. Tutorial: Instalando e Integrando o Text-to-CAD com Agentes de IA (Claude Code e Codex)

Agora vamos à prática. Instalar o Text-to-CAD como uma skill permite que seu agente de IA favorito acesse diretamente as ferramentas de modelagem 3D. Existem dois caminhos de instalação disponíveis, e vamos detalhar ambos.

Pré-requisitos Gerais

• • Node.js instalado no seu sistema.

• • O agente de IA que você pretende usar (Claude Code, OpenAI Codex CLI ou similar) já configurado.

• • Conexão com a internet para download dos pacotes.

Método 1: Instalação via Skills CLI (Recomendado)

Esta é a forma preferencial e mais direta para o uso regular. A Skills CLI instala as ferramentas automaticamente para todos os agentes suportados no seu ambiente. Execute o seguinte comando no terminal:

npx skills install earthtojake/text-to-cad

Este comando único baixa o pacote de habilidades, configura as permissões necessárias e registra as ferramentas nos agentes que você já possui instalados. Após a execução bem-sucedida, as skills estarão disponíveis imediatamente.

Método 2: Instalação via Plugins Nativos do Provedor

Como alternativa, você pode instalar os plugins diretamente pelo gerenciador de pacotes do seu agente específico. Escolha o bloco correspondente ao seu ambiente:

Para OpenAI Codex:

# Adicionar o marketplace e instalar o plugin
codex plugin marketplace add earthtojake/text-to-cad
codex plugin add cad@text-to-cad

Para Claude Code (Anthropic):

# Adicionar o marketplace e instalar o plugin
claude plugin marketplace add earthtojake/text-to-cad
claude plugin install cad@text-to-cad

Dicas Pós-Instalação e Uso em Produção

• • Reinicie o agente: Se as ferramentas recém-instaladas não aparecerem na lista de comandos disponíveis, feche e reabra o terminal ou reinicie a sessão do agente. Isso força o recarregamento do registro de plugins.

• • Use sempre a branch main em produção: Para ambientes críticos, é recomendado instalar a partir da branch principal do repositório (main). Ela contém os artefatos de plugins estáveis e validados, necessários para as instalações nos provedores. Você pode verificar o repositório em github.com/earthtojake/text-to-cad para conferir a versão mais recente.

• • Teste com um comando simples: Após a instalação, peça ao seu agente algo como: “Crie um cubo de 20mm com um furo passante de 5mm no centro e exporte como STL.” Se o agente reconhecer e executar a tarefa usando a skill CAD, a instalação foi concluída com sucesso.

Fluxo de Trabalho Integrado: Um Exemplo Completo

Com as skills instaladas, seu agente pode orquestrar múltiplas ferramentas em sequência. Imagine o seguinte prompt:

“Projete um suporte de mesa para um Arduino Uno. Use a skill step.parts para encontrar um modelo STEP dos parafusos M3 necessários. Gere a base principal em CAD com recortes para a placa e furos para os parafusos. Visualize o resultado no CAD Viewer e, por fim, gere o G-code para minha impressora FDM.”

O agente executará essa sequência sem que você precise modelar, buscar componentes manuais ou sequer abrir um fatiador. Isso é o que chamamos de engenharia assistida por linguagem natural.

Conclusão: A Interseção entre Ferramenta e Conhecimento

O Text-to-CAD e seu ecossistema de skills representam a interface do futuro: você fala com a máquina na sua língua, e ela desenha, busca componentes, simula e fabrica. No entanto, sem um entendimento fundamental do que faz uma peça ser funcional — tolerâncias, resistência e estética —, corre-se o risco de gerar apenas lixo digital bonito.

É aqui que a CADskills se destaca como o complemento ideal. Enquanto o GitHub do Jake nos dá o pincel mágico e as ferramentas de integração com agentes, a plataforma nos ensina a pintar. A união dessas duas frentes — a ferramenta open-source com seu rico conjunto de habilidades e a educação estruturada — é o que realmente prepara o terreno para a próxima revolução industrial.

VAI GOSTAR: Como Montar um Totem de Autoatendimento Inteligente com n8n e IA

Gostou deste guia? Compartilhe com seu time de engenharia e comece hoje mesmo a transformar prompts em protótipos funcionais.
